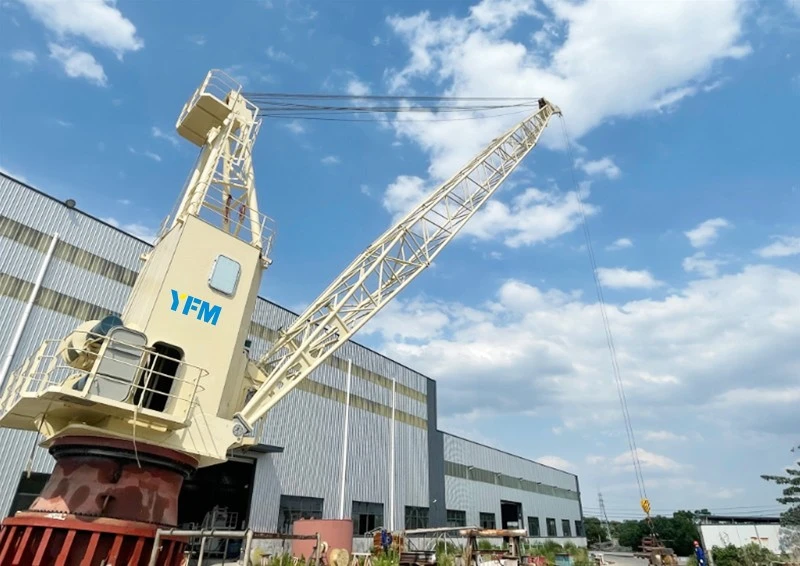

A stall sjókranaer tegund lyftibúnaðar sem er sérstaklega hannaður fyrir hafsvæði og er einn af lykilbúnaði sem settur er upp á skipum, hafpöllum og öðrum fljótandi mannvirkjum (svo sem FPSO, FSO og FPU).

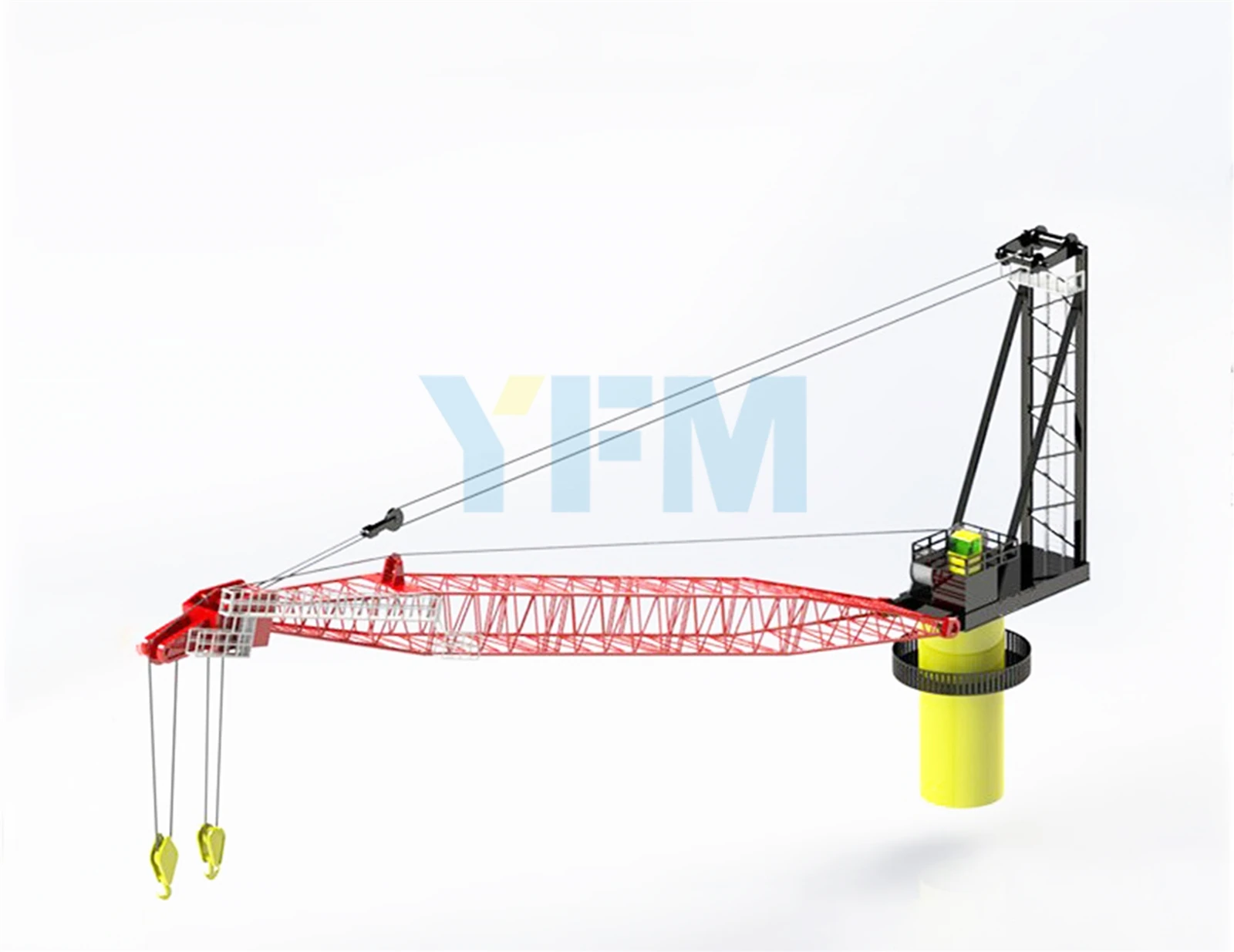

Þessi krani er venjulega með lóðrétta súlu sem er fest á sterkum grunni, sem er tengdur við skrokkinn eða pallinn til að veita stöðugan stuðning. Kraninn inniheldur einnig lárétta bómu og lyftibúnað til að lyfta þungum byrði. Bómu hennar er hægt að smíða í mismunandi gerðum, svo sem kassabómukrana og grindarbómukrana. Helstu íhlutir eins og vindur, rafmagnsskápar eða vökvaorkueiningar eru venjulega til húsa í lokuðu kranagrunni/turni/vélaherbergi til að vernda þá fyrir erfiðu sjávarumhverfi.
Kostir
YFM Pedestal Marine Crane státar af eftirfarandi framúrskarandi eiginleikum og kostum:
Fyrirferðarlítil uppbygging með lítilli-radíussveiflu
Mikil burðargeta með lyftisvið frá 5 til 200 tonn
Aðalbygging framleidd úr-sterku sjávarstáli-
Fjöl-lag gegn-tæringarhúðunarferli (hita-galvaniserun/afkastamikið-epoxýkerfi)
Raf-vökva/dísil-vökvadrif
Vökvakerfisíhlutir og rafmagnsþættir með framúrskarandi þéttingargetu
Hár-snúningslegur sem teknar eru upp 360 gráður samfelldar og sléttar sveiflur með drifkerfinu
Auðveld skoðun og viðhald á lykilhlutum
Mátahönnun Þung-grunnhönnun
-Staðlaðar vírreipi, trissublokkir og vindur
- Vistvænt hannað skipulag stjórnandaklefa
- Besta skyggni og umhverfisstýring (loftkæling, rakaleysi) veitt
- Staðlað öryggisbúnaður í boði, þar á meðal yfirálagsvörn, augnablikstakmörkun, neyðarhemlun og-árekstrarkerfi
- Valfrjálst virkt og óvirkt hleðslukerfi
- Valfrjálst greindur álagseftirlit, fjargreining og aðrar aðgerðir
- Sérhannaðar í samræmi við sérstakar kröfur þínar (td lyftigetu, vinnuradíus, uppsetningarrými, tegund skips)
- Framleitt og prófað í ströngu samræmi við alþjóðlega staðla um skipabúnað (td DNV-GL, ABS, LR).
Hönnun

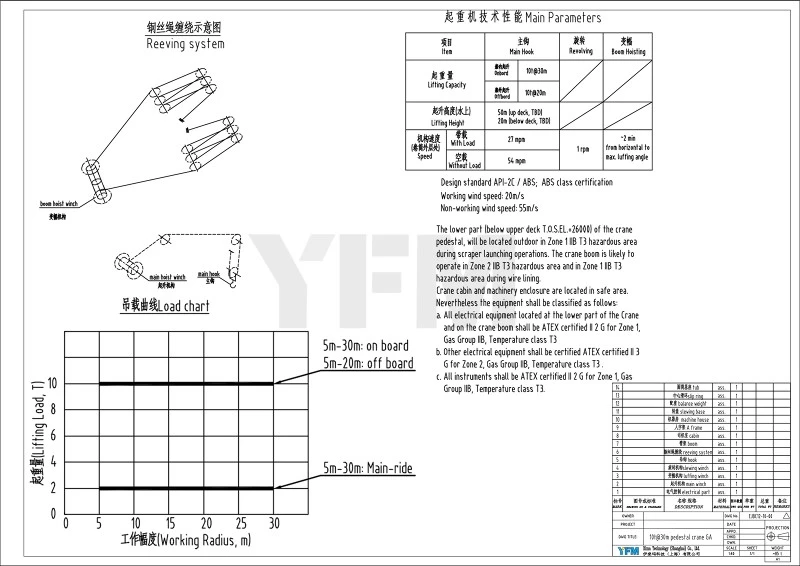

Í samræmi við rekstursþarfir brasilískra viðskiptavina á hafi úti eru teikningar og helstu upplýsingar um sérsniðna 10T@30m stallsjókrana sýndar í eftirfarandi töflu:
Helstu færibreytur
| Atriði | Aðal krókur | Snúast | Bómalyfting |
|---|---|---|---|
|
Lyftigeta |
Um borð: 10t@30m Utanborðs: 10t@20m |
- | - |
| Lyftihæð(fyrir ofan vatn) |
50m (uppi á þilfari, TBD) 20m (undir þilfari, TBD) |
- | - |
| Hraði(fyrir utan sjónaukahluta) |
Með álagi: 27 mpm Án hleðslu: 54 mpm |
1 snúningur á mínútu | ~2 mín (frá láréttu til hámarks uppblásturshorni) |
Hönnunarstaðall:API-2C / ABS;
Framleiðslustaðlar: ABS flokks vottun
Vinnandi vindhraði: 20m/s
Óvirkur-vindhraði: 55m/s
Neðri hluti (undir efri þilfari TOSEL.+2600) kranastólsins verður staðsettur utandyra á svæði 2 IIB T3 hættusvæði meðan á ræsingu skafa stendur. Líklegt er að kranabóman muni starfa á svæði 2 IIB T3 hættusvæði og á svæði 1 IIB T3 hættusvæði meðan á vírfóðri stendur.
Farþegarými og vélarými krana eru staðsett á öruggu svæði.
Engu að síður skal búnaður flokkaður sem hér segir:
a. Allur rafbúnaður sem staðsettur er á neðri hluta kranans og á kranabómu skal vera ATEX vottaður II 2 G fyrir svæði 1, gasflokkur IIB, hitaflokkur T3
b. Annar rafbúnaður skal vera vottaður ATEX vottaður II 3 G fyrir svæði 2, gasflokkur IIB, hitaflokkur T3.
c. Öll tæki skulu vera ATEX vottuð II 2 G fyrir svæði 1, gasflokkur IIB, hitastigsflokkur T3.
Umsóknir

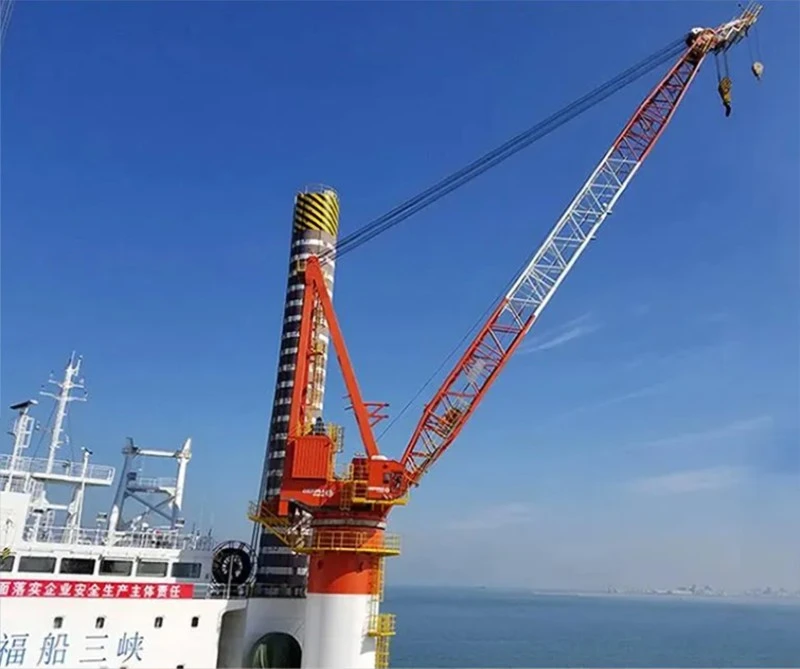

Sjókranar á palli eru fyrst og fremst notaðir við lestun/affermingu á farmi skipa, endurbirgðir á efnum á vettvangi á hafi úti, uppsetningu og viðhald á vindorkubúnaði á hafi úti og til að lyfta íhlutum í verkfræðismíði á hafi úti. Þau henta fyrir margs konar aðstæður:
- Meðhöndlun farms
- Efnisframboð
- Hafnarrekstur
- Verkfræðiaðstoð á hafi úti
- Fiskiskip
Prófanir
Heildarprófun véla á Pedestal Marine Crane skal vera
framkvæmt í samræmi við viðeigandi reglur og staðla. Venjulega krefst þess að verksmiðjuprófun þriðja aðila-aðila sé gerð á fullsamsettum krana sem er festur á prófunarstalli.
Prófanir eru í samræmi við API Specification 2C og/eða kröfur flokkunarfélaga eins og ABS, BV, DNV o.s.frv.
Fullri virkni og álagsprófi er lokið fyrir hvern krana fyrir afhendingu.
Prófið felur í sér:
- Vélræn innkeyrsla- á öllum aðal- og hjálparvélum, svo og stjórnborði, við fullt-álag, með ekki skemmri tíma en 2 klukkustundir.
- Sjónræn skoðun á krana og aukabúnaði hans bæði fyrir og eftir prófun.
- Þegar prófunum er lokið verður samsvarandi prófunarvottorð gefið út fyrir kranann.
Af hverju að velja okkur?
Pedestal sjókranar okkar eru hannaðir til að standast einstaka áskoranir sjávarumhverfisins-saltúða, háan raka, viðvarandi titring og aftakaveður. Við bjóðum upp á áreiðanlegar lyftilausnir sem vekja traust meðal rekstraraðila, skipaeigenda og-aðila sem taka ákvarðanir um innkaup.
Fyrir okkur er það bara byrjunin á samstarfinu að útvega krana. Framboð okkar nær langt út fyrir vöruna sjálfa:
- Djúpstæð sérfræðiþekking á hafi úti, með hönnun sem byggir á raunverulegri-rekstrarinnsýn
- Sannaðir hönnunarstaðlar sem uppfylla API Spec. 2C og helstu kröfur flokkunarfélagsins
- Strangt gæðatrygging, framleidd og prófuð samkvæmt alþjóðlegum stöðlum um skipabúnað (DNV, ABS, LR, osfrv.)
- Alþjóðlegt þjónustunet sem veitir enda-til-stuðnings, allt frá ráðgjöf um val og gangsetningu til viðhalds á eftirmarkaði
- Mikil aðlögunarhæfni, sniðin að sérstökum rekstrarþörfum eigenda/rekstraraðila og sjólagi
Hvað er verð á palli sjókrana?
Við erum oft beðin um sérstaka verðlagningu á krana okkar. Hins vegar, vegna þess að kranarnir okkar eru mjög sérsniðnir, er ómögulegt að gefa upp eina-tilboð-sem passar-alla. Áður en við getum boðið nákvæmt verð þurfum við að framkvæma nákvæma endurskoðun og skýra skipulagningu á raunverulegum rekstrarskilyrðum. Aðeins með því að skilja rekstrarkröfurnar að fullu og passa þær við hagnýt notkunarsvið getum við hannað örugga, skilvirka lyftilausn sem fullkomlega uppfyllir þarfir þínar - hvers kyns breytileiki í rekstrarbreytum getur leitt til verulegs munar á verðlagningu.
Taktu kranabílinn sem dæmi: hönnunarstíll hans og uppsetningarstaðlar stjórnviðmótsins hafa bein áhrif á kostnað. Því flóknari og -eiginlegri sem stjórnviðmótið er, því hærri verður samsvarandi R&D og framleiðslukostnaður náttúrulega.
Á sjó skiptir hver mínúta máli og sérhver aðgerð er öryggi-mikilvæg. Að velja sjókrana tilgang-sem er byggður fyrir sjávarumhverfið er lykillinn að því að tryggja samfellu í rekstri og stjórna langtíma-kostnaði.
Við skilum öflugum, skilvirkum og-kostnaðarhagkvæmum lyftilausnum til skipaeigenda, rekstraraðila og innkaupafélaga um allan heim. Hafðu samband við okkur í dag til að læra hvernig vörur okkar geta mætt sérstökum þörfum þínum og hjálpað þér að takast á við áskoranir á hafi úti.
