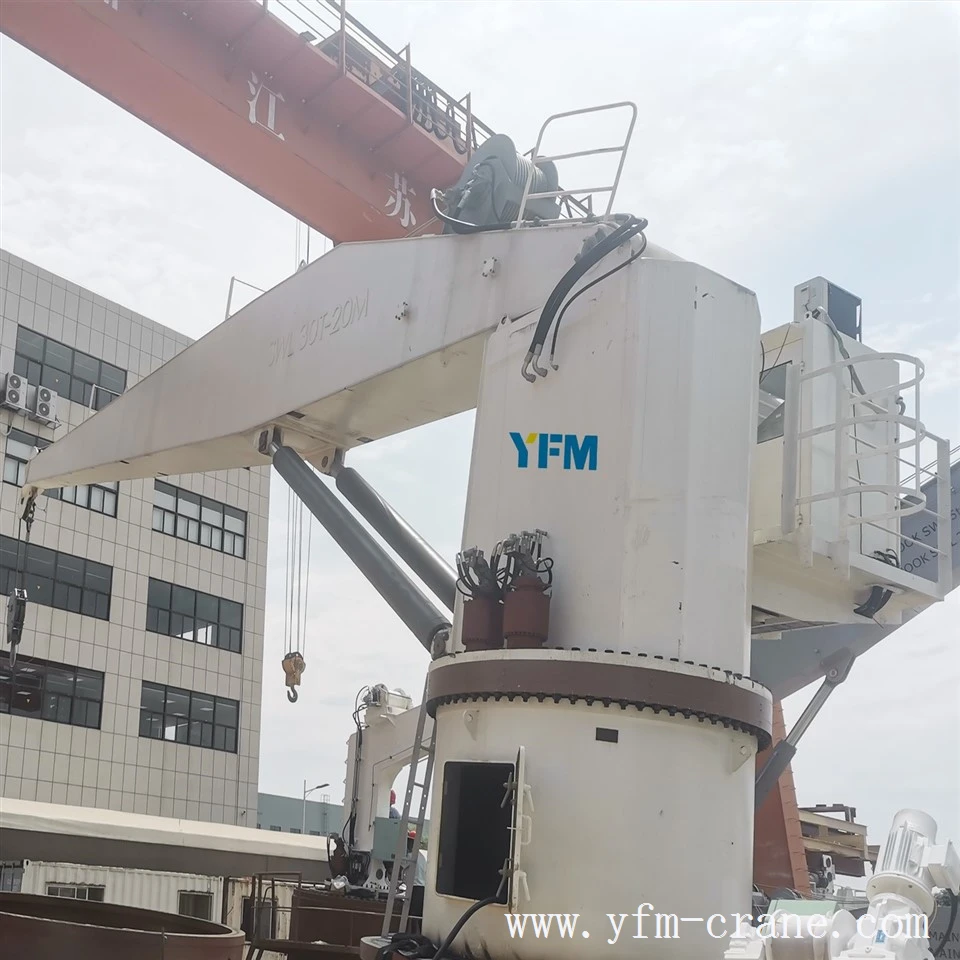

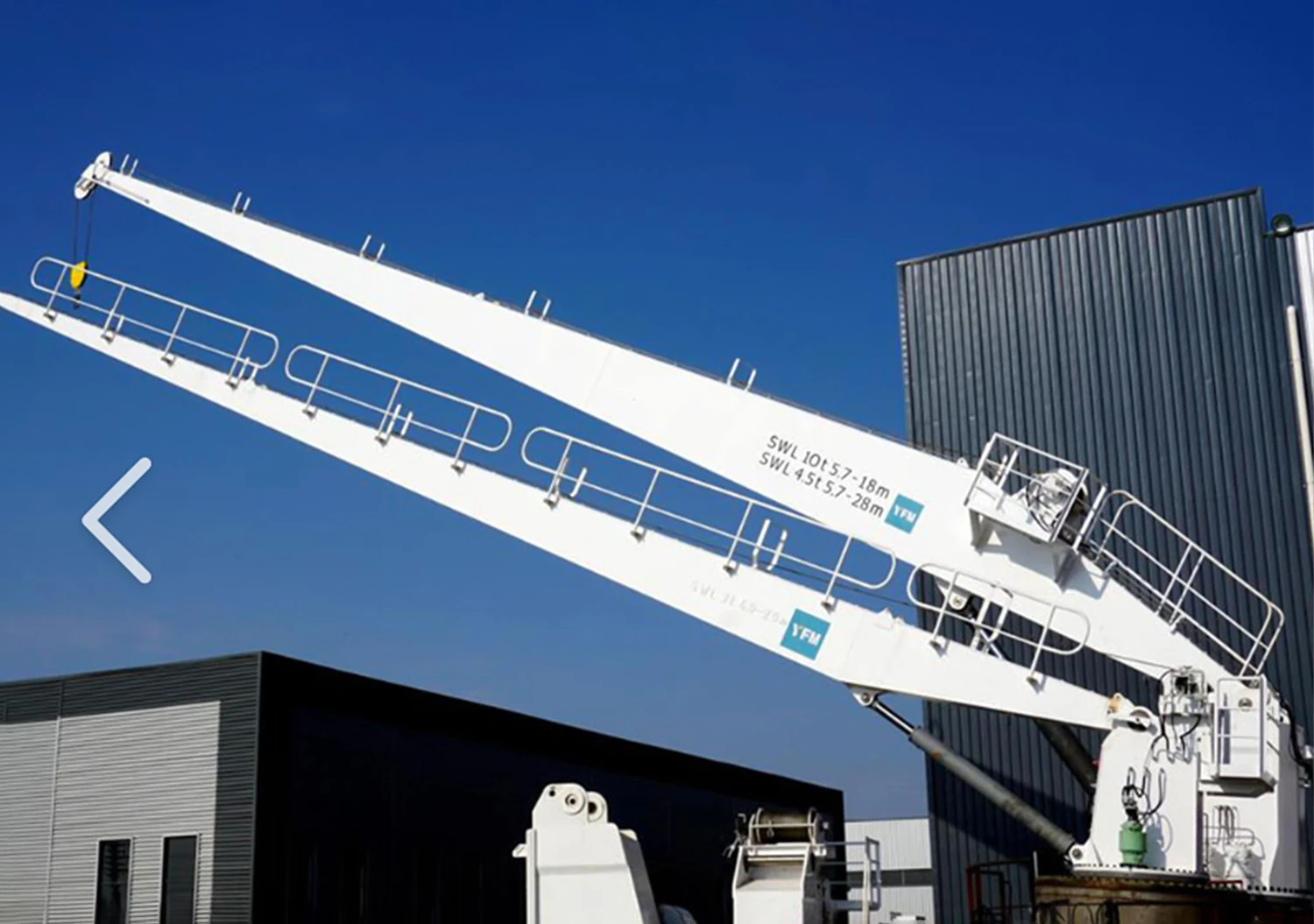

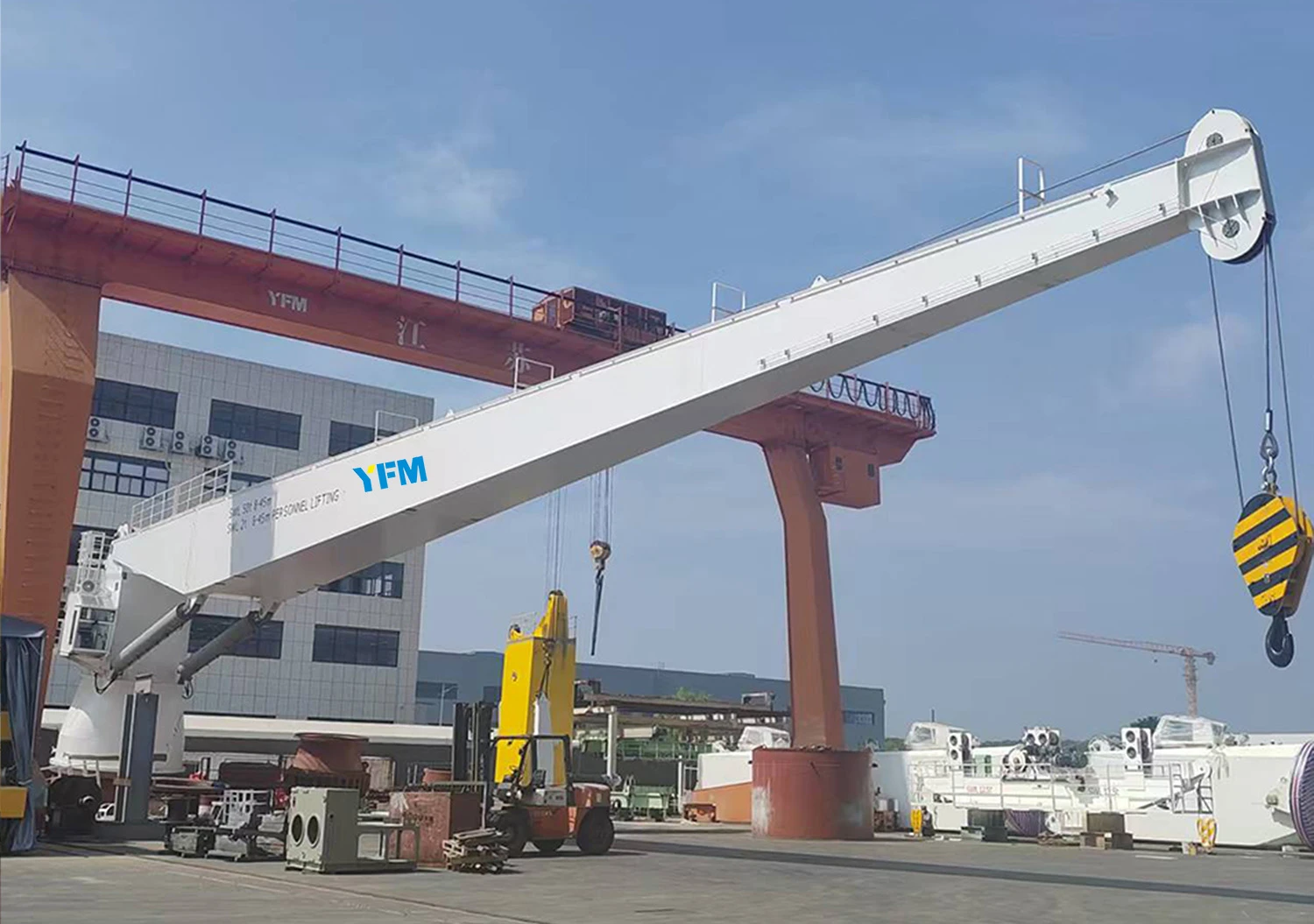

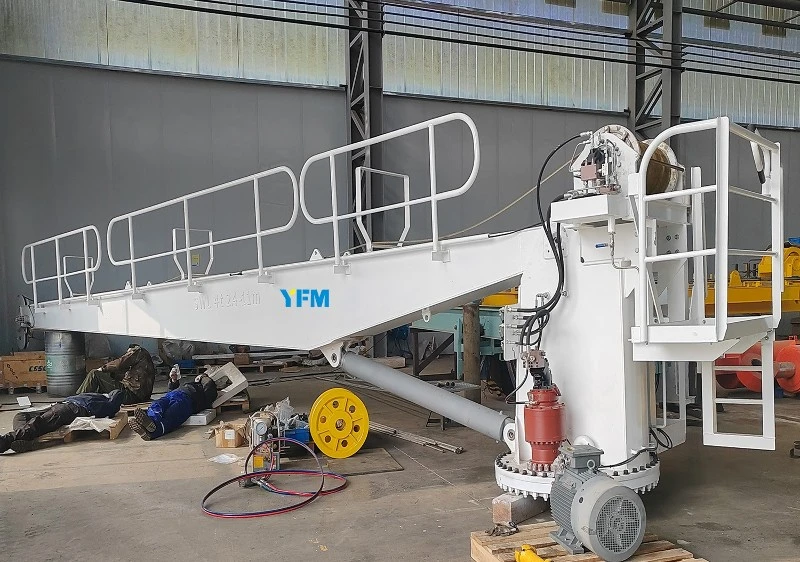

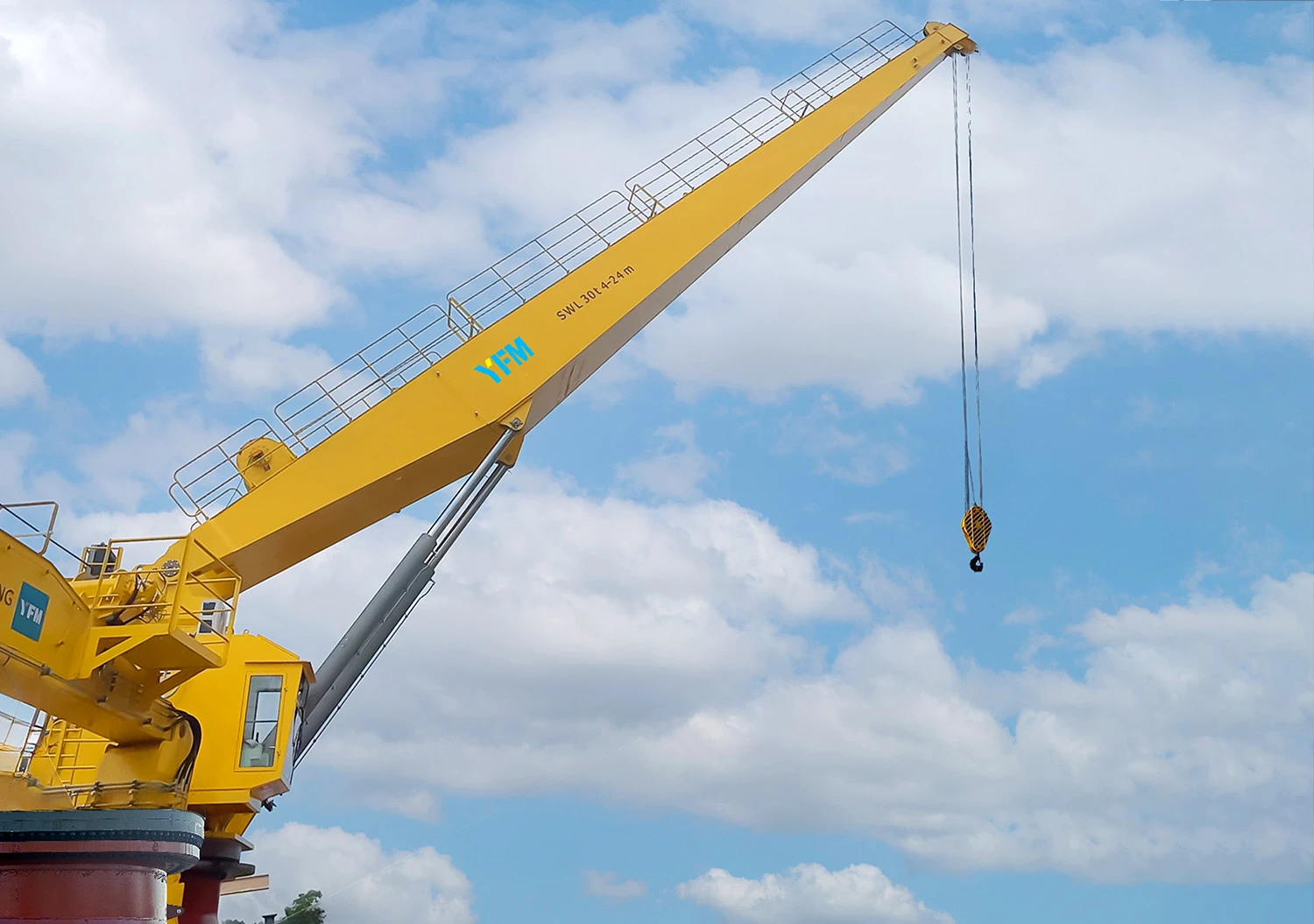

Fastur bómu sjókranier gerð sjókrana með akassa-gerð bómubyggingarmeð fastri og stífri bómu (ekki-fellanleg og ekki-sjónauka), sem er sett á skip og úthafspalla.
Uppbygging skipakrans með föstum bómu

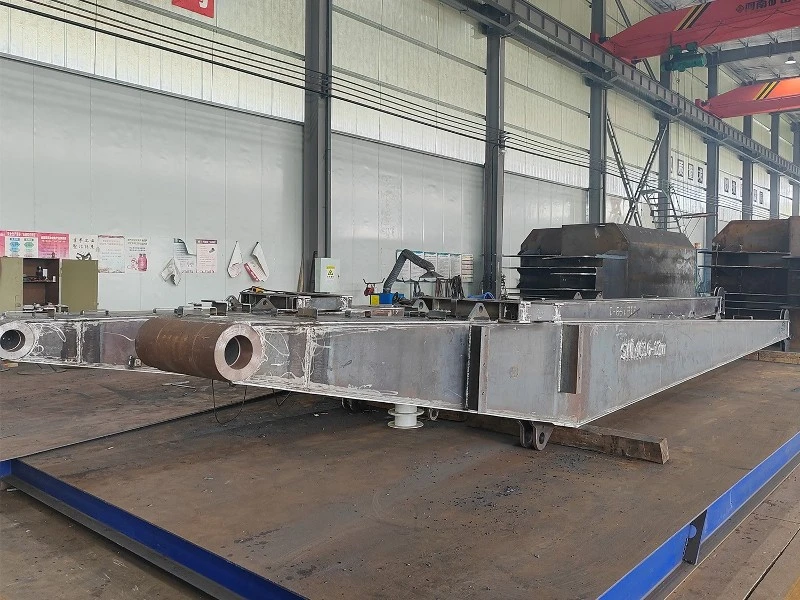

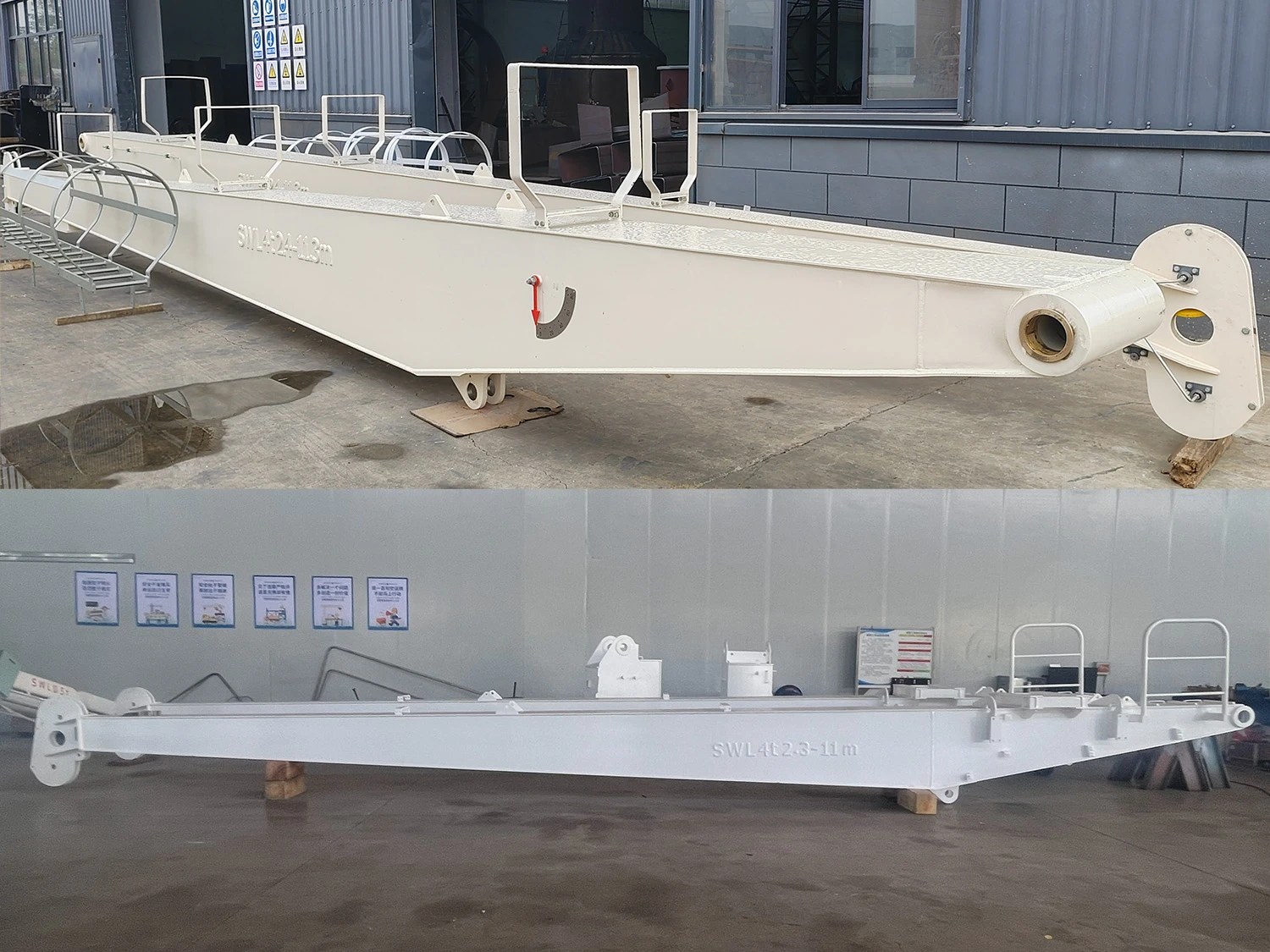

Búmm: Tekur upp há-styrktar álstálkassabyggingu, mynduð með samþættri/sectional suðu, með miklum burðarstöðugleika og sterkri burðargetu.-
Lyftibúnaður: Kjarnaíhlutir innihalda mótor, bremsa, drifkraft, tromma og stálvírareipi. Mótorinn knýr snúning trommunnar í gegnum afoxunarbúnaðinn; lyfta/lækka farm er að veruleika með því að stjórna inndrætti og losun vírtapa fyrir hnökralausa meðhöndlun.
Slewing Mechanism: Samanstendur af snúningslegu og snúningsdrifbúnaði. Legan tengir efri uppbyggingu og grunn, þolir mikinn axial/radial kraft og velti augnablik; drifbúnaðurinn gerir 0~360 gráðu láréttan snúning á bómunni kleift að mæta þörfum fyrir meðhöndlun farms í mörgum-stöðum.

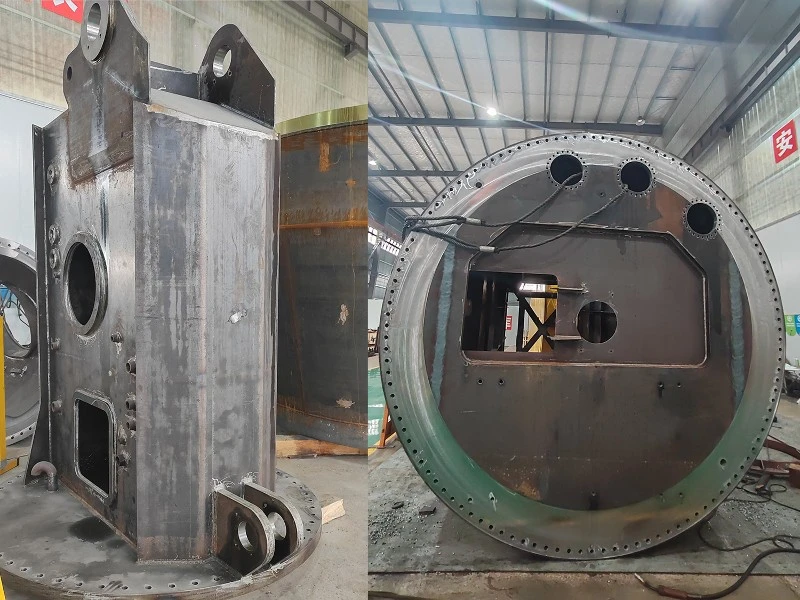

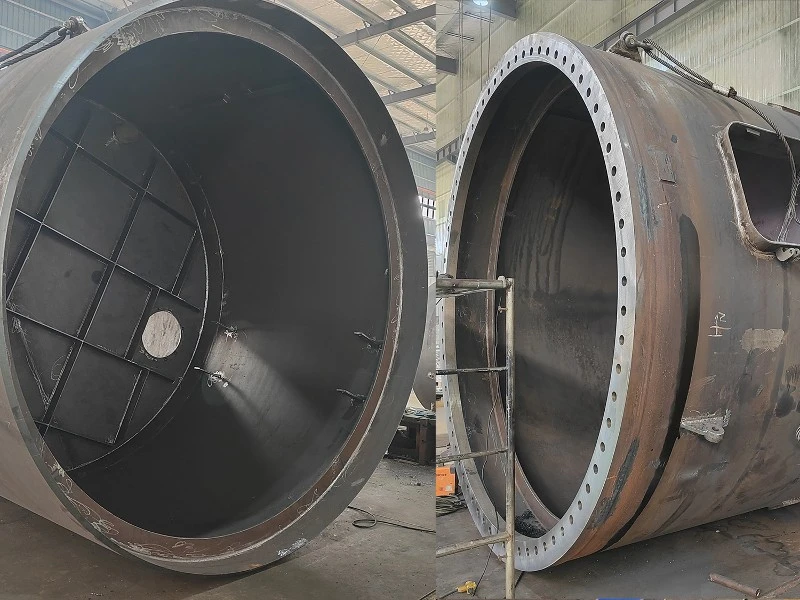

Grunnur: Stálgrind, fest á skipsþilfari/hafpalli með bolta/suðu. Hann er stöðugur stoðgrunnur kranans, með öllum búnaði og búnaði festur á honum.
Rafmagnsstýrikerfi: Samanstendur af stjórnborði, tíðnibreytir, PLC stjórnandi, skynjurum o.s.frv. PLC stýrir nákvæmlega hreyfihraða og stefnu með því að sameina stjórnborðsskipanir með rauntíma skynjara viðbrögðum, sem nær mikilli-nákvæmni stjórn á hífingu, beygju og öðrum hreyfingum.
Akstursstillingar: Rafdrif og vökvadrif. Rafdrifið hefur stöðugan gang, lágan hávaða og mikla stjórnunarnákvæmni; Vökvadrif hefur mikinn úttakskraft, sveigjanlega hreyfingu og þrepalausa hraðastjórnun, aðlagast mismunandi vinnuaðstæðum.
Gögn

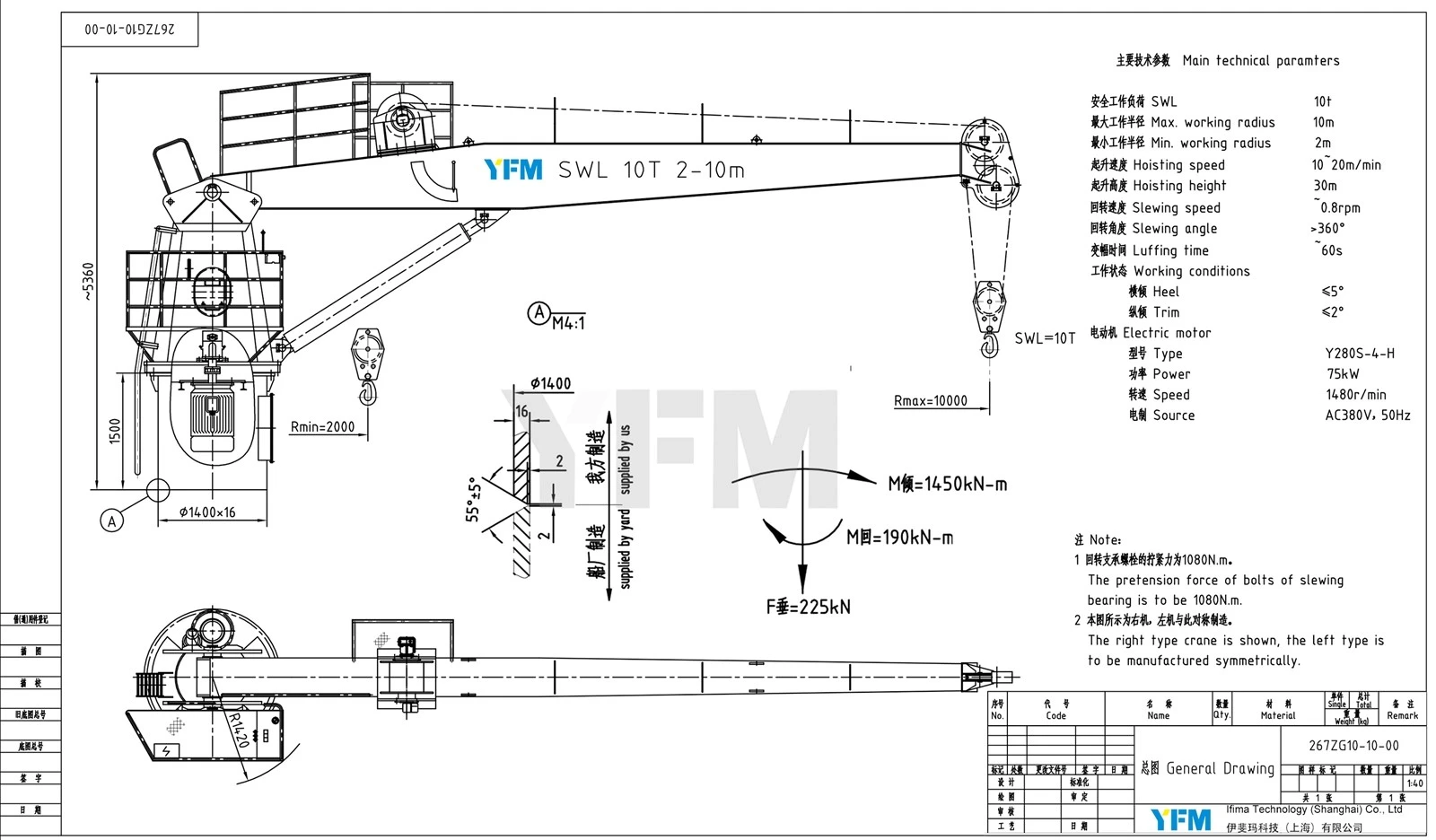

YFM býður upp á sérsniðna þjónustu. Hér að neðan er hönnunartillagan og lykilbreytur fyrir a10T@2~10m fastur bómu sjókrana, sem hægt er að stilla í samræmi við raunverulegar kröfur.
Helstu tæknilegar breytur
| SWL | 10t | Vinnuskilyrði | Hæll | Minna en eða jafnt og 5 gráður |
| Hámark vinnuradíus | 10m | Snyrta | Minna en eða jafnt og 2 gráður | |
| Min. vinnuradíus | 2m | Rekstrarhiti | -20 gráður ~+30 gráður | |
| Hífingarhraði | 10~20m/mín | Rafmótor | Tegund | Y280S-4-H |
| Lyftihæð | 30m | Kraftur | 75kW | |
| Sveigjanlegur hraði | ~0,8 snúninga á mínútu | Hraði | 1480r/mín | |
| Snúningshorn | 360 gráður | Heimild | AC380V, 50Hz,3P | |
| Luffing tími | ~60s | Vörn | IP56 | |
| Hönnun og framleiðslu staðall | CCS, ISO | Einangrunarflokkur | F |
Eiginleikar fasta bómu sjókrana
Stíf bómubygging úr kassa-gerð með miklum stöðugleika
Vökvakerfi fyrir mikla nákvæmni
Helstu byggingarhlutar og óvarinn hlutar eru allir meðhöndlaðir með þungum-tæringarferlum (svo sem heita-galvaníseringu,-afkastamikilli sjávarhúð)
Kjarna vökva- og rafmagnsíhlutir samþykktir frá Parker, ABB, Siemens og öðrum þekktum vörumerkjum
Rafverndarflokkur IP56
Modular hönnun til að auðvelda skipti. Auðvelt aðgengileg viðhaldsstaðir
Skýrt merktir stjórnventlar fyrir einfalda notkun
Breitt sjónsvið við aðgerðastöðu
Gildir fyrir mjög-háan / ofur-lágan hita
Mörg öryggistæki: eins og yfirálagsvörn, vökvalæsing, neyðarlækkun osfrv.
Umsókn

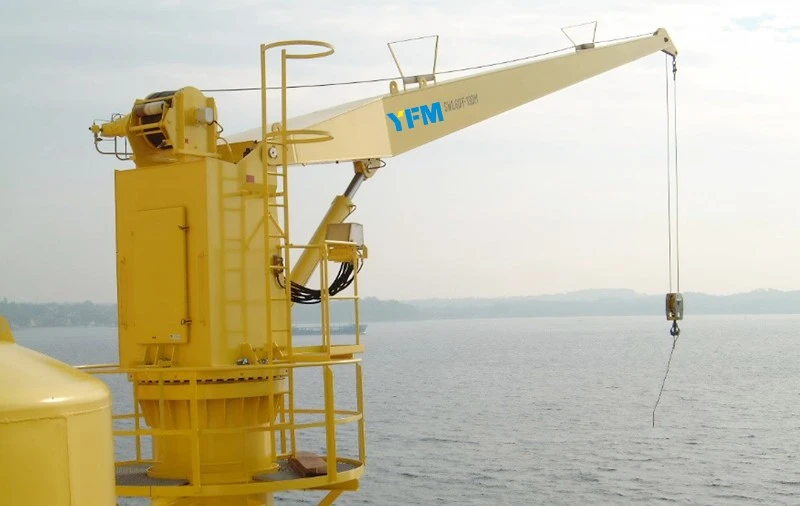

YFM Fixed Boom skip krani er venjulega notaður fyrir:

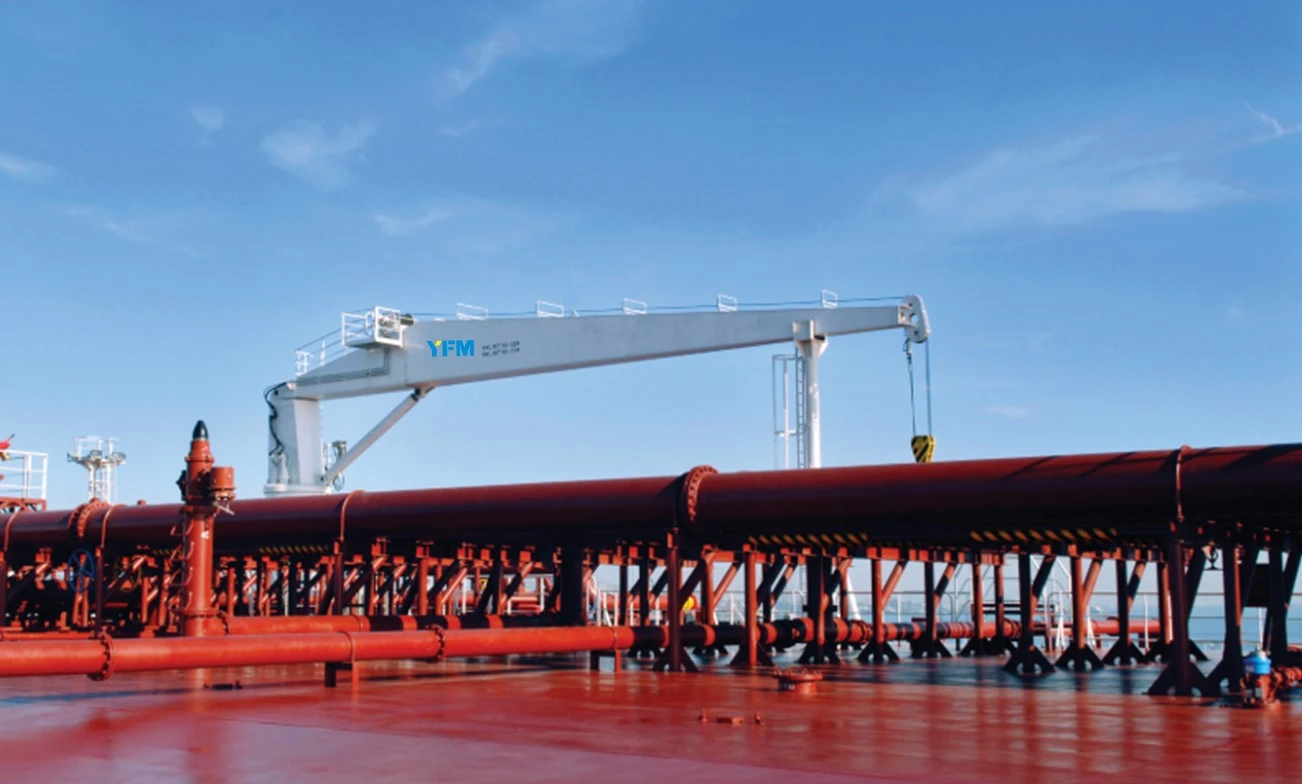

- Skipaþilfar: Notað til að hífa ýmsan farm við fermingu og affermingu skipa, svo sem meðhöndlun á lausu vörum á lausaflutningaskipum og lyfta gáma á gámaskipum.
- Hafnarstöðvar: Hægt að festa á hafnarbakkanum til að aðstoða skip við lestun og affermingu farms, sem bætir farmflutningsgetu hafna.
- Offshore pallar: Notað í olíupöllum á hafi úti, vindorkupöllum á hafi úti og öðrum stöðum til að hífa búnað og efni, auk þess að sinna uppsetningu og viðhaldi búnaðar.
Kostir okkar
Sérsniðin ó-venjuleg hönnunargeta
Við skiljum að fullu fjölbreyttar kröfur mismunandi skipategunda,
tonnafjöldi og rekstrarsviðsmyndir (td endurframboð farms, hífing búnaðar, sjósetning og endurheimt lítilla vinnubáta). Sjókranar okkar geta veriðhannaður og aðlagaðurí samræmi við sérstaka skipaskipulag þitt, þilfarsrými og öruggt vinnuálag (SWL), sem skilar bestu lausnum sem eru sérsniðnar að þínum þörfum.
Vottun og fylgnitrygging
Allar vörur eru hannaðar og framleiddar í ströngu samræmi við viðeigandi forskriftir helstu flokkunarfélaga (td ABS, DNV, GL, CCS, osfrv.). Vottunarumsóknir eru einnig fáanlegar, sem fjarlægir allar samræmishindranir fyrir nýja skipasmíði eða endurbyggingarverkefni.
Faglegur samstarfsaðili, ekki bara birgir
Við sérhæfum okkur í lyftibúnaði til sjós og bjóðum upp á fulla-lotu faglega samvinnu sem nær yfir tæknilega ráðgjöf fyrir-sölu,-uppsetningarleiðbeiningar á staðnum og tæknilega aðstoð eftir-sölu, sem tryggiróaðfinnanleg umskiptibúnaðarins frá afhendingu til opinbers rekstrar.
Fyrir sjórekstur, tvær grundvallarkröfur umáreiðanleikaogaðlögunarhæfnifyrir búnað þýða alltaf flóknustu tæknilegar áskoranir. Kranarnir okkar með fasta bómu eru hannaðir til að takast á við þessi margbreytileika sjálfir og skila þér aeinfalt, endingargott og áreiðanlegt þilfarsverkfæri.
Farðu á opinberu vefsíðu okkar eða hafðu samband beint við okkur til að fá sérsniðnar lausnir og skjöl byggð á þinni sérstöku skipagerð og rekstrarkröfum.
